Mitkä ovat laivojen takilan yleisimmät tyypit ja päätoiminnot?
Yleiskatsaus Marine Rigging Shackles
Marine takila kahleet ovat laajalti käytettyjä liittimiä laivanrakennuksessa, offshore-tekniikassa, satamatoiminnoissa ja muissa raskaan kuorman nosto- ja hinaustoiminnoissa. Niitä käytetään ensisijaisesti väliaikaisiin tai irrotettaviin liitoksiin vaijerien, ankkuriketjujen, nostojen tai muiden takilan välillä. Ne koostuvat tyypillisesti sakkelin rungosta, tapista ja kiinnityslaitteesta. Kytkentä ja irrotus tapahtuu kiertämällä tai työntämällä tappia. Koska laivojen toimintaan liittyy usein kosteita, suolapitoisia ja kuormitettuja ympäristöjä, laivojen takilan kahleiden tulee olla korkean kantokyvyn lisäksi myös korroosionkestävyyttä ja luotettavaa rakenneturvallisuutta. Niillä on tärkeä rooli erilaisissa skenaarioissa, mukaan lukien laivan nosto, kiinnitys, hinaus ja ankkurointi.
Yleiset meritakilatyypit
Meritakilakaapit voidaan luokitella eri tyyppeihin niiden rakenteen, käytön ja sovelluksen perusteella. Yleisiä tyyppejä ovat jousisakkelit, D-muotoiset kahleet, pulttityyppiset kahleet, turvasalvan kahleet ja kääntyvät kahleet. Nämä kahleet vaihtelevat muodoltaan, kantavuusominaisuuksiltaan ja käyttötavoilta riippuen erilaisiin käyttövaatimuksiin. Esimerkiksi keulasakkelit tarjoavat enemmän joustavuutta yhdistettäessä useita takilakappaleita, kun taas D-muotoiset sakkelit sopivat paremmin nosto- tai vetotoimintoihin yksisuuntaisilla kuormilla.

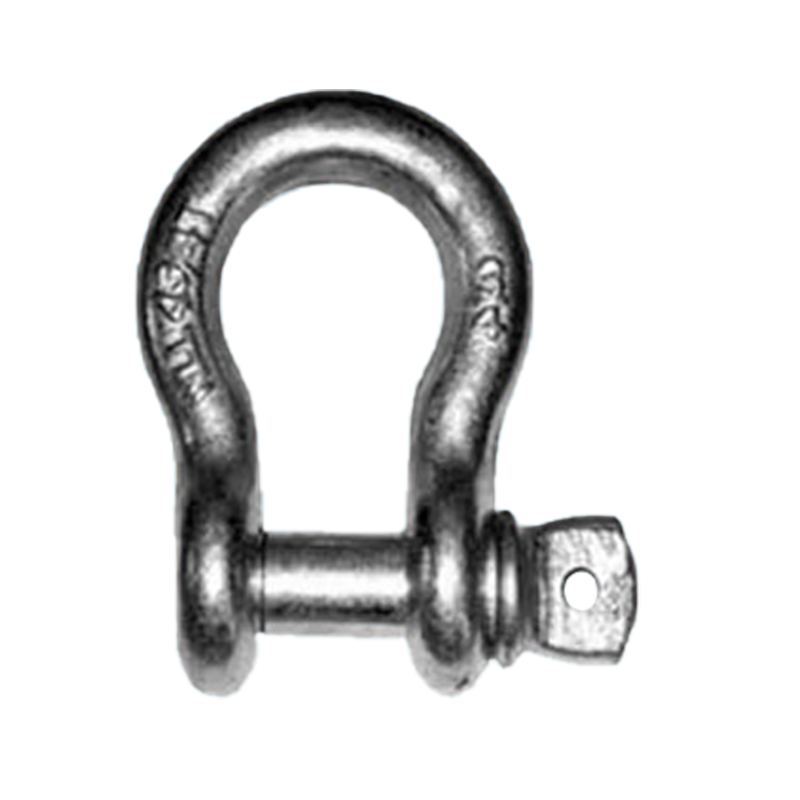

Bow Shackle
Keulassa on kaari tai lähes kaaren muotoinen runko, jossa on leveämpi mutka, joka mahdollistaa useiden takilan kappaleiden tai vaijerien liittämisen. Koska kaaren muotoinen rakenne jakaa osan jännityksestä kuormitettuna, keulasakkelit tarjoavat paremman vakauden monisuuntaisille kuormille, ja niitä käytetään usein laivojen lastaus- ja purkuoperaatioissa tai kiinnitysoperaatioissa, joissa useita nostoja on kytkettävä väliaikaisesti. Tappi voidaan kiinnittää joko kierrelukolla tai salvalla, mikä helpottaa nopeaa asennusta ja purkamista erilaisissa ympäristöissä.

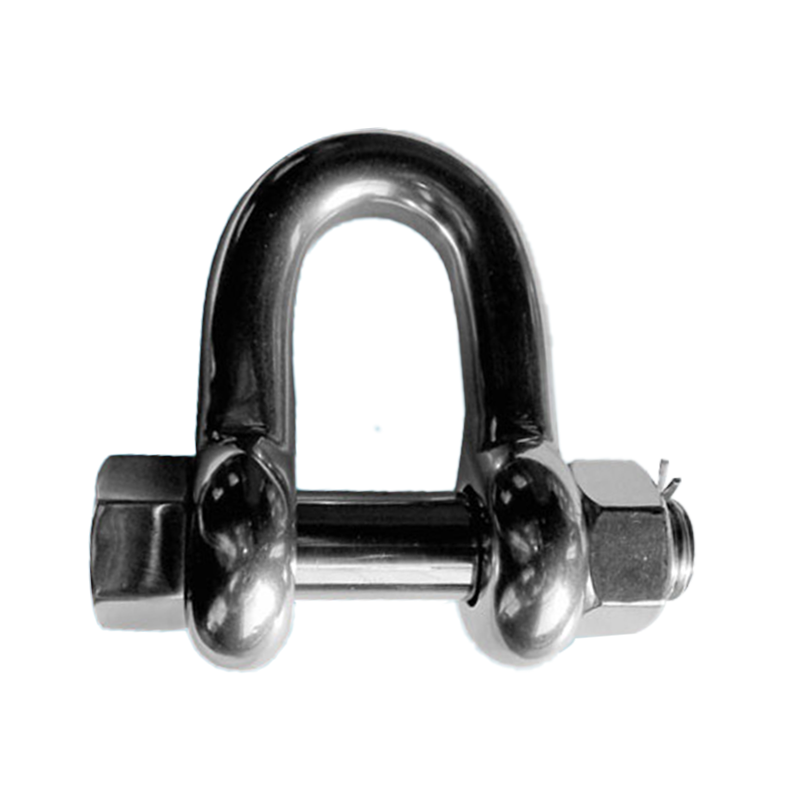

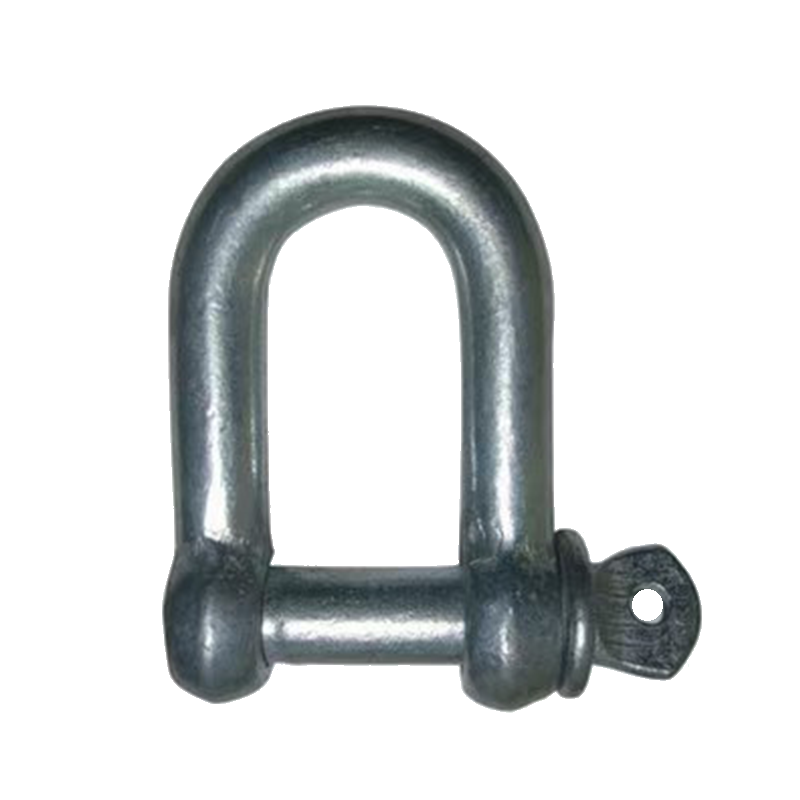

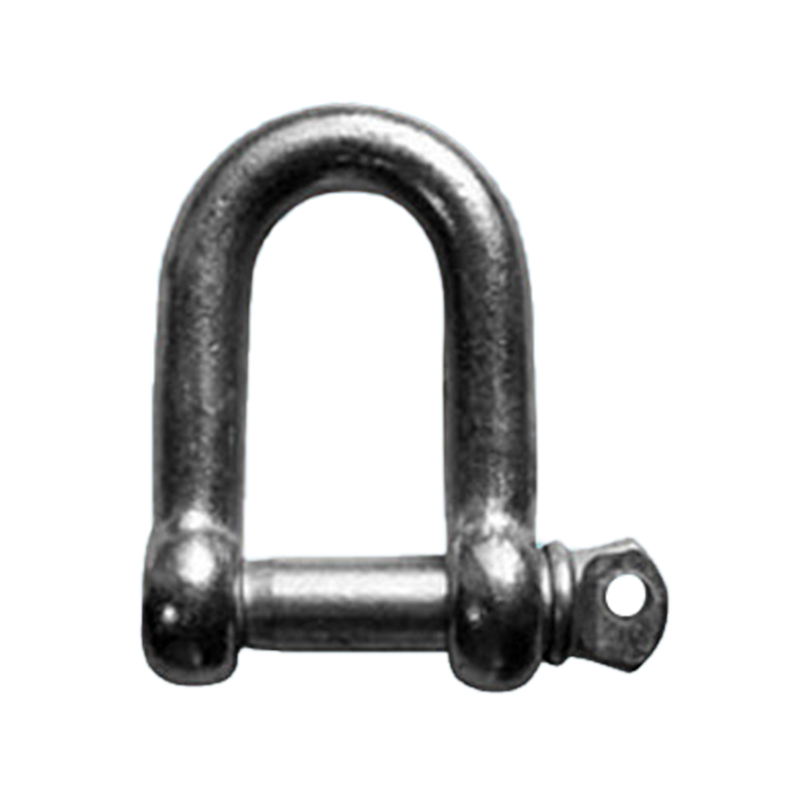

D-Shackle
D-muotoinen sakkeli muistuttaa kirjainta "D", jossa on kaksi pitkää suoraa sivua ja kaareva yläosa. Kuorma keskittyy pitkälle sivulle. Se soveltuu nosto- ja vetotoimintoihin yksisuuntaisilla kuormilla, mikä vähentää sakkelin rungon sivuttaismuodonmuutoksen riskiä. D-muotoisia sakkeleita käytetään tyypillisesti ketjulenkkien tai yksittäisten vaijerien yhdistämiseen, ja ne sopivat erityisen hyvin stabiileja kuormia vaativiin laivannostoihin.

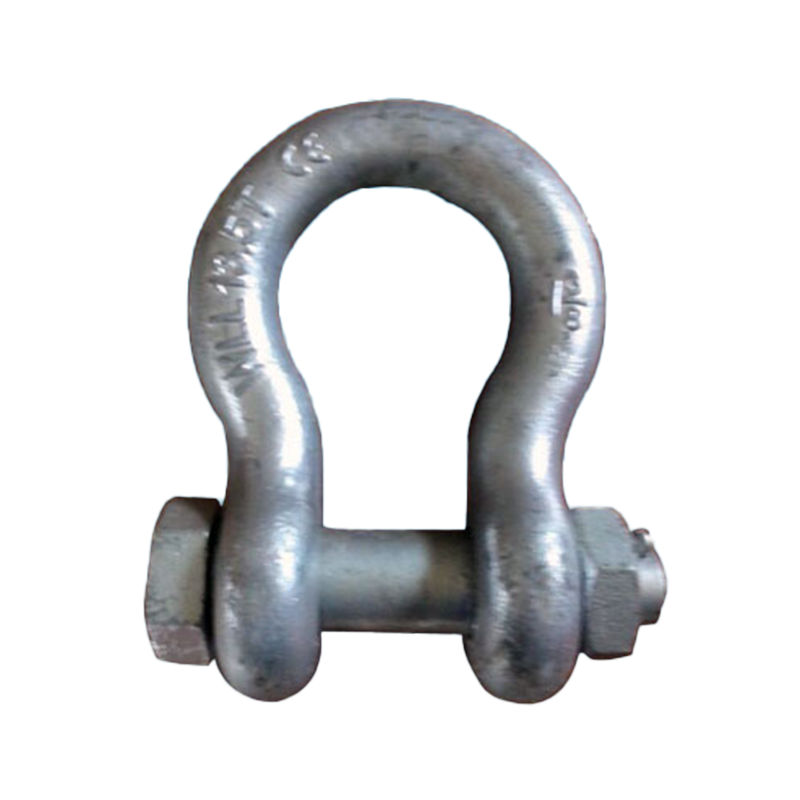

Pultilla kiinnitettävä sakkeli
Pulttikiinnityssakkeli sisältää pultin, mutterin ja sokkan perinteisessä salparakennelmassa, mikä estää tehokkaasti tapin löystymisen tärinän tai iskun vuoksi käytön aikana. Tämä rakenne tarjoaa erinomaisen liitoksen vakauden pitkäaikaisessa offshore-operaatiossa, joka on alttiina rasitukselle ja jatkuvalle tärinälle. Sitä käytetään yleisesti laivojen pitkäaikaiseen kiinnittämiseen, ankkurointijärjestelmiin ja offshore-laiturin yhteyksien varmistamiseen, mikä vähentää toistuvien tarkastusten ja kiristysten tarvetta.
Turvalukituskahva
Turvalukitussakkelissa käytetään salpaa ja lukitusrengasta tai jousipidikettä, mikä varmistaa turvallisen liitännän ja helpottaa nopeaa ja helppoa irrotusta. Sitä käytetään yleisesti toiminnoissa, jotka vaativat toistuvia liitäntöjen vaihtoja tai kokoamista ja purkamista, kuten telakan lastaaminen ja purkaminen, kalastusalusten toiminnot ja tilapäinen nosto. Turvalukitussakkelin etuna on sen helppokäyttöisyys, mikä mahdollistaa nopean asennuksen ja irrottamisen myös käsineitä käytettäessä tai märissä olosuhteissa.
Kääntyvä sakkeli
Kääntösakkelissa on kääntyvä liitospää, joka estää vaijerin tai ketjun takertumisen käytön aikana. Tämä sakkeli soveltuu sovelluksiin, joissa vaaditaan vääntövoiman kertymisen estämistä, kuten hinaukseen, suurten komponenttien nostamiseen tai pyydysten käyttöön ja nostamiseen. Laivan kannella käytettäessä pyörivät kahleet voivat vähentää takilan vääntymisestä aiheutuvaa jännitystä ja pidentää siten takilan käyttöikää.
Merenkulun takilakaapeleiden rooli nostossa ja nostossa
Laivan nosto- ja nostotöissä sakkelit ovat ratkaisevan tärkeitä koukkujen, nostojen ja nostettavan kuorman yhdistämisessä. Niiden on kestettävä yhdistettyjä pysty- ja vaakakuormia, mikä varmistaa vakaan ja turvallisen liitoksen nostoprosessin aikana. Sopivan sakkelityypin valinta ja sen käyttö nimelliskuorman mukaan on ratkaisevan tärkeää nostoonnettomuuksien ehkäisemisessä. Aluksille, joilla nostetaan usein, sopiva sakkelirakenne tulisi valita kuorman ja hissin suunnan perusteella, jotta minimoidaan sakkelin ja takilan väsymisvauriot.
Merenkulun takilakaapeleiden rooli kiinnityksessä ja ankkuroinnissa

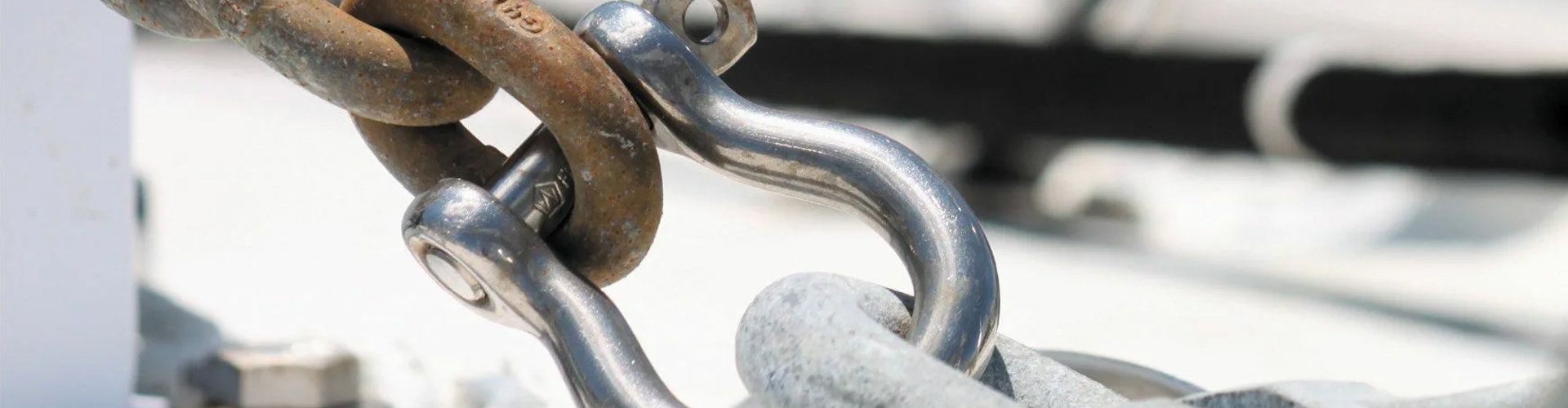

Kiinnitys- ja ankkurointitoimenpiteiden aikana kahleita käytetään kaapeleiden, ankkuriketjujen, kiinnitysrenkaiden ja muiden komponenttien yhdistämiseen. Niiden ensisijainen tehtävä on tarjota turvallinen yhteys ja kestää aluksen tuulen, aaltojen ja virtausten aiheuttamat vetovoimat. Koska kiinnitysvoimien suunta ja suuruus voivat vaihdella muuttuvien meriolosuhteiden mukaan, käytetään yleisesti keulan muotoisia kahleita, jotka voivat vastaanottaa monisuuntaisia voimia. Ruuvattuja sakkeleita käytetään yleisesti pitkäaikaiseen kiinnitykseen tai syvänmeren ankkurointiin, mikä parantaa löystymiskestävyyttä ja kestävyyttä.
Merenkulun takilakaapeleiden rooli hinausoperaatioissa
Hinaustoimintaan kuuluvat hinaajan hinaus, pelastustoimet ja poijujen siirto. Sakkelit yhdistävät hinausköydet, vaijerit ja hinattavat esineet. Voiman vaihtelut ovat merkittäviä hinauksen aikana, erityisesti aaltoliikkeessä, jossa ohimenevät iskuvoimat voivat ylittää staattisen kuorman. Siksi kahleet vaativat korkean turvakertoimen ja hyvän iskunkestävyyden. Pyörivillä kahleilla on tärkeä rooli hinausköyden taittumisen estämisessä.
Laivojen takilakaapeleiden rooli offshore-laitteiden asennuksessa
Offshore-alustojen, kelluvien tuotannon varastointi- ja purkausalusten (FPSO) sekä offshore-tuuliturbiinien asennuksen aikana kahleet toimivat väliaikaisina liittiminä nostoa, paikantamista ja kiinnitystä varten. Näiden laitteiden suuren koon ja painon vuoksi kahleiden kantavuus, korroosionkestävyys ja käytettävyys ovat erityisen tärkeitä. Asennuksen aikana kahleiden luotettavuus vaikuttaa suoraan laitteiston paikannustarkkuuteen ja tehokkuuteen.
Huolto ja turvallisuusohjeet
Laivojen takilan kahleet tulee suojata ylikuormitukselta, iskukuormitukselta ja pitkittyneiltä vinovoimista käytön aikana. Päivittäisissä tarkastuksissa tulisi keskittyä sakkelin runkoon ja tappiin kulumisen, muodonmuutosten, halkeamien ja korroosion varalta, ja nopea vaihto, jos ongelmia havaitaan. Pitkään meriympäristöön altistuneet kahleet tulee puhdistaa säännöllisesti, käsitellä ruosteen varalta ja tarvittaessa voidella tai pinnoittaa rasvalla tai suojapinnoitteella. Valmistajan nimellistä työkuormaa (WLL) ja turvallisuuskerrointa tulee noudattaa turvallisuuden varmistamiseksi käytön aikana.
| Sakkelin tyyppi | Rakenteelliset ominaisuudet | Sovellettavat skenaariot |
| Bow Shackle | Leveä kaareva muoto, sopii monisuuntaisille kuormille | Useita nostoliitoksia, kiinnitys, lastinkäsittely |
| D Sakkeli | Vakaa yksisuuntaisen kuormituksen alaisena, vähentää sivuttaista muodonmuutosta | Yksivaijeriliitäntä, nosto ja nosto |
| Pulttityyppinen sakkeli | Vahva löystymistä estävä suorituskyky, sopii pitkäaikaisiin liitäntöihin | Pitkäaikainen kiinnitys, ankkurointijärjestelmät |
| Hakaneula-sakkeli | Kätevä purkaminen, luotettava lukitus | Väliaikainen nosto, kalastustoiminta, telakkalastinkäsittely |
| Kääntyvä sakkeli | Pyöritettävä sotkeutumisen estämiseksi, vähentää vääntömomenttia | Hinaus, pyydysten käsittely, pyörivät hissit |
